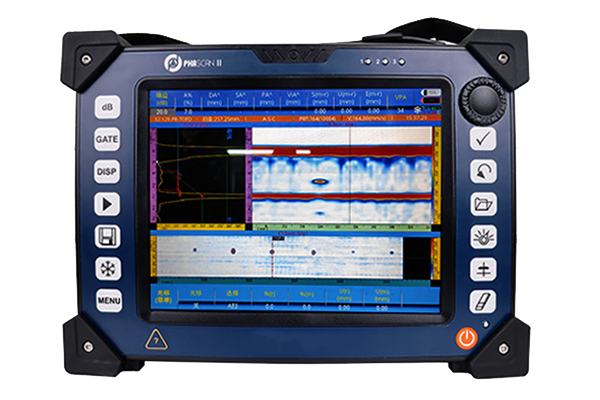

Phascan II 系列除相控陣功能外，還具備兩對獨立常規通道，支持常規A掃描檢測 ，亦可實現相控陣和雙TOFD同時檢測，真正做到一機多用。CPU更換為4核，每核1.2G主頻，具有超強的運算能力，性能是I代的6～7倍。 內存大小提升了4倍，運算速度有一定提升。采用128G的固態硬盤保存數據，存儲容量是I代的10倍以上，存儲速度比I代快 2～3倍。 采用電容觸摸屏，可支持多點操作，觸摸定位更精確。
支持面陣/雙面陣檢測；
3D仿真功能，實時查看工藝設置；
雙軸掃查全面升級；
支持管座角焊縫檢測，檢測切面實時更新；
觸摸屏支持多點操作，觸摸定位更精準。
參數分類 | 參數選項 | 相控陣通道 | 常規通道 |
| 配置 | 接收/發射 | 32/128 | 2/2 |
| 范圍 | 9900μs | 9900μs | |
聲速 | 635~15240m/s | 635~15240m/s | |
聚焦法則數 | 1024 | / | |
脈沖發生器 | 檢測模式 | PE/PC | PE/PC/TT/TOFD |
| 脈沖電壓 | 50V/100V | 100V/200V1400V | |
| 脈沖方式 | 負方波 | 負方波 | |
| 脈A寬度 | 30-500ns | 30~500ns | |
| 脈沖上升時間 | 8ns | 8ns | |
| 脈沖重復頻率PRF | 20KHz | 20KHz | |
| 延遲 | 10us/2.5ns | 10us/2.5ns | |
| 阻尼 | NA | 50Ω/500Ω | |
| 接收器 | 增益范圍 | 0~80dB | 0~110dB |
| 帶寬 | 0.5~20MHz | 0.5~20MHz | |
| 輸入阻抗 | 200Ω | 200Ω | |
| 輸入電容 | 60pF | 60pF | |
| 接收延遲 | 10us/2.5ns | 10us/2.5ns | |
| 掃描與顯示 | 掃描類型 | 線性/扇形掃查 | NA |
| 顯示模式 | A/B/C/S掃描，PA-TOFD | A/B/C,TOFD | |
| 測量單位 | mm/inch | mm/inch | |
| 顯示器 | 尺寸 | 10.4 inch | |
| 分辨率 | 800*600 pixel | ||
| 類型 | TFT LCD 電容式觸摸屏 | ||
